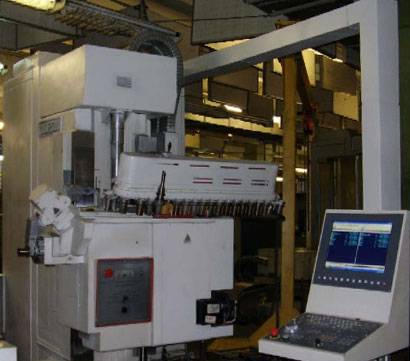

Примеры работ по модернизации станка модели КМЦ600-9

Проведены ремонтно-восстановительные работы с полной переборкой основных узлов станка (механических и гидравлических, с заменой всех необходимых деталей, восстановлением ШВП и шпиндельного узла).

Полностью заменена вся электроавтоматика станка (с заменой всей электропроводки, прокладкой новых кабелей, ремонтом электрики и электроники).

Заменены все датчики обратной связи.

Произведена замена приводов управления и электродвигателей. Старые, аналоговые привода заменены новыми, цифровыми, производства фирмы «NCT». Были заменены как привода управления координатными осями, так и привода управления инструментальным магазином и шпинделем станка.

Заменены все электродвигатели станка (как двигатели координатных осей, так и шпиндельный двигатель) на двигатели «NCT», существенно превосходящие старые по всем основным техническим характеристикам.

Использование новых комплектующих при монтаже электрического шкафа управления станком позволило существенно сократить место, занимаемое компонентами шкафа. Новое исполнение шкафа упрощает доступ к его компонентам и контактным группам.

Также произведён капитальный ремонт гидростанции станка.

Старая система управления станком была заменена системой NCT-104, выпущенной компанией «NCT Ipari electronikai». Установка данной системы ЧПУ позволила:

• получить возможность связи с РС по интерфейсу RS 232;
• получить возможность ввода-вывода УП через USB порт (или с дискеты);
• получить объем памяти для хранения УП не менее 20 Гб;
• получить СЧПУ с системой диагностики исполнительных механизмов и отсчетных систем станка и индикацией неисправности.

Наряду с обновлением электроавтоматики станка и упрощением его принципиальной электрической схемы, произведена разработка и установка пятой координатной оси станка (с изготовлением деталей для дополнительного поворотного стола, встройкой новых двигателей, датчиков и т.д.). Пятой координатной осью является дополнительный поворотный стол. Помимо глубоких технических и аппаратных преобразований были изготовлены и установлены новые защитные кожухи станка и изготовлен новый «кабинет».
